映像伝送をしてみる(自動検出)

Shunkei VTXは、一般的なローカルエリアネットワーク(LAN)内において、簡単に映像伝送を行うことができるように設計されています。 この章では、そのようなLAN内で映像伝送を行う方法を説明します。

ネットワークの構成​

この章で説明するネットワークの構成は以下の通りです。

  • 同一LAN内にShunkei VTX送信機・受信機がEthernet接続されている
  • Shunkei VTX送信・受信機は、LAN内にそれぞれ1台ずつのみ存在する
  • LAN内にDHCPサーバが存在し、Shunkei VTX送信機/受信機はDHCPサーバからIPアドレスを取得する
  • Shunkei VTX送信機とShunkei VTX受信機は同一のセグメントに属し、multicastパケットを送受信できる

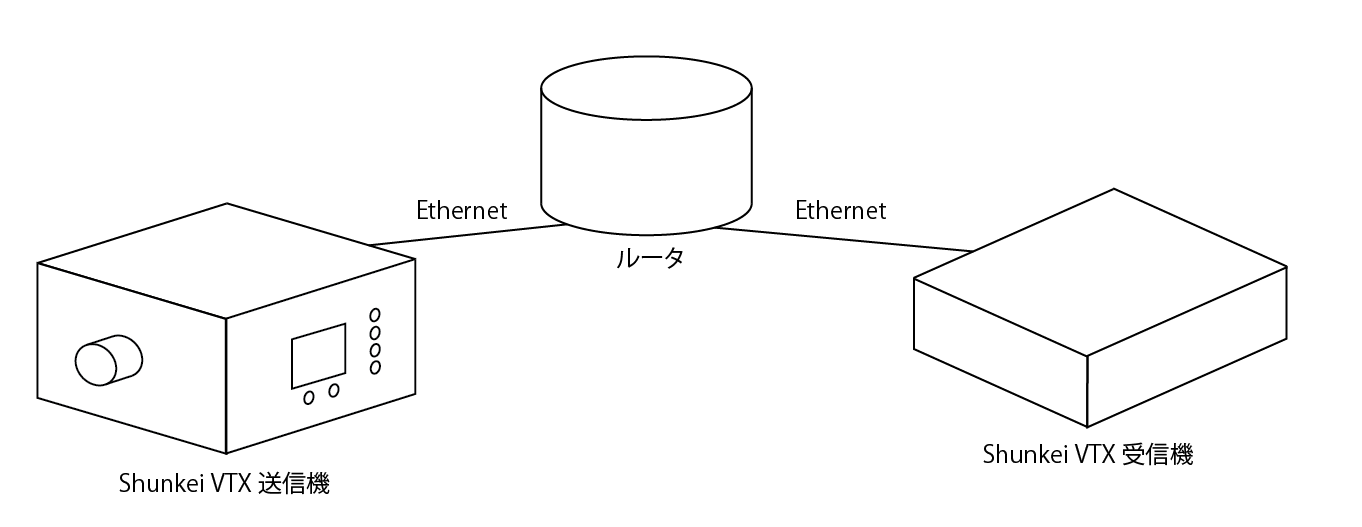

一般的なルータにはDHCPサーバが搭載されているため、ルータにShunkei VTX送信機・受信機を以下の接続することで、 もっともシンプルにこのようなネットワーク構成実現できます。

映像伝送の手順​

Shunkei VTX送信機・受信機が同一のセグメントに属するような構成では、送信機・受信機を電源・ネットワークに接続するだけで映像伝送を行うことができます。

参考：Shunkei VTX送信機・受信機の設定​

出荷時の設定では、Shunkei VTX送信機・受信機は以下のように設定されています。

  • Shunkei VTX送信機
    • IPアドレス: DHCPにより自動的に取得
    • 映像送信先: 自動検出 (auto)
  • Shunkei VTX受信機
    • IPアドレス: DHCPにより自動的に取得

映像送信先が自動検出(auto)に設定されている場合、DNS-SD (Zeroconf)によりShunkei VTX受信機を自動検出します。 そのためには、 Shunkei VTX送信機・受信機が同一のセグメントに属し、multicastパケットを送受信できる必要があります。
