各部の名称・説明

送信機 (Transmitter)

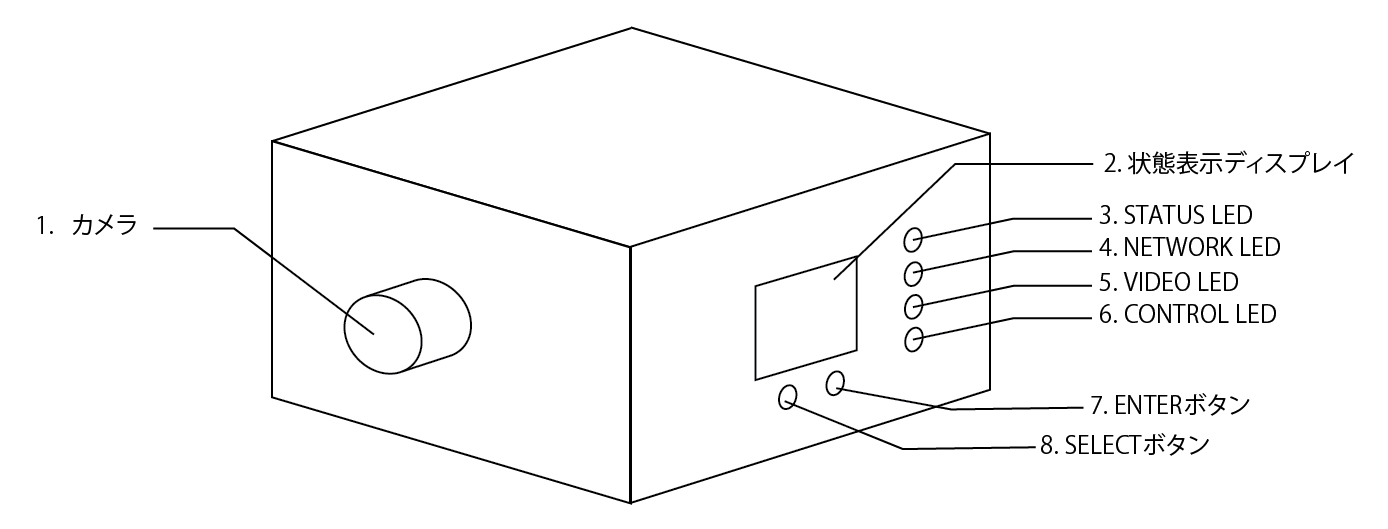

前面・側面図

• 1. カメラ
     このカメラから撮影した映像を受信機に送信します。 M12マウントのレンズを装着することができます。 出荷時にはレンズキャップが装着されています。
• 2. 状態表示ディスプレイ
     ネットワークへの接続状態や使用状況、映像送信状況などを表示します。 後述の 8.SELECTボタン で表示する情報を切り替えることができます。
• 3. STATUS LED
     システム全体のステータスを色で表示します。

  表示	ステータス
  緑点灯	正常
  赤点滅	異常

• 4. NETWORK LED
     ネットワーク状況を色・点滅速度で表示します。

  色	ステータス
  青	Wi-Fi
  緑	有線LAN(Ethernet)
  消灯	ネットワーク接続なし

  点滅速度	ステータス
  点灯	インターネット接続OK
  速い点滅 (0.4秒間隔)	インターネット状況: 悪
  遅い点滅 (1秒間隔)	インターネット接続なし

• 5. VIDEO LED
     映像送信状況を表示します。

  色	ステータス
  緑	映像送信中
  消灯	映像送信なし

• 6. CONTROL LED
     操縦用信号の送信状況を表示します。

  色	ステータス
  水色	信号送信・受信中
  緑	信号受信中
  青	信号送信中
  消灯	信号送受信なし

• 7. ENTERボタン
     設定モードにて、SELECTボタンで選択した項目を決定します。
• 8. SELECTボタン
     2.状態表示ディスプレイ に表示する情報を切り替えます。 長押しすると、設定モードに移行します。

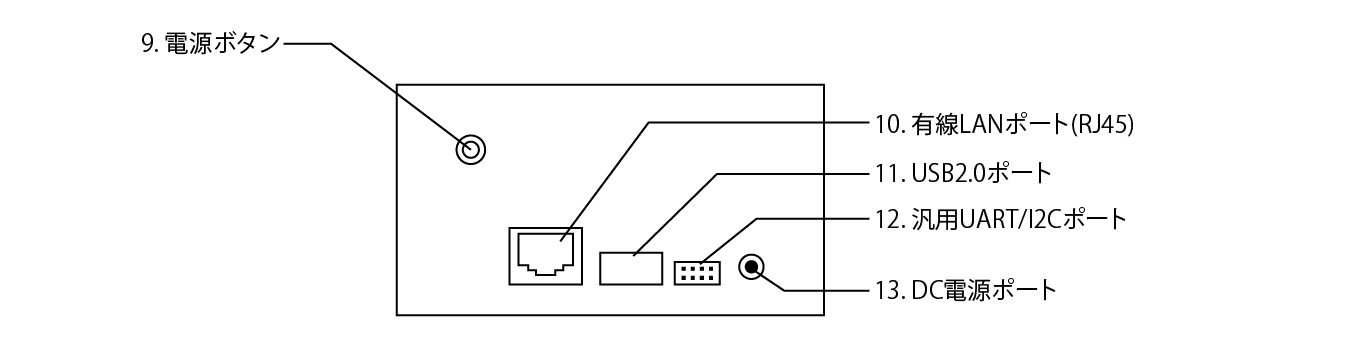

背面図

• 9. 電源ボタン
     電源のON/OFFを切り替えます。電源がONの場合、スイッチのLEDが点灯します。
• 10. 有線LAN(Ethernet)ポート(RJ-45)
      有線LANケーブルを接続するためのポートです。
• 11. USB2.0ポート
      Wi-Fiアダプタを接続するためのUSB2.0ポートです。 対応したWi-Fiアダプタを接続することで、Wi-Fi機能を利用することができます。
• 12. 汎用UART/I2Cポート
      汎用UART/I2Cポートです。 このポートを利用することで、操縦用信号の送受信を行うことができます。
• 13. DC電源ポート
      付属のACアダプタを接続するための端子です。 2.1mm・センタープラスのDCジャックを利用することもできます。
